Power Debugger 多功能无线调试器

Power Debugger 无线调试器开创性的集成本地USB(支持HID和WinUSB)、本地直连、局域网、公网四大核心功能的实时源码级调试,并扩展RTT Viewer、RTT Scope、串口等辅助开发一体的多功能(ARM)调试器工具,超小的体积和重量,高度集成的功能,极限优化的性能,用户可用于作为高速调试器、电压隔离调试器、远程实时源码调试等多种应用场景、并提供全平台支持的多功能无线调试器。

Details

1 简介

Power Debugger 集成 通用本地USB、本地直连、局域网、公网实时源码级调试,RTT Viewer,RTT Scope,实时Trace、串口代理 一体的多功能(ARM)调试器工具,超小的体积和重量,高度集成的功能,用户可用于作为高速调试器、电压隔离调试器、远程实时源码调试 (技术支持) 等应用场景、以及调试辅助Trace功能、并新增其他特色的功能,如全场景模式(本地USB、本地WIFI 直连,跨地区公网)的 UART,并提供全平台支持的小巧高效的调试器设备。

2 产品参数

2.1 发射端


  • 产品尺寸:55mm x 18mm x 9mm (≈)
  • 工作电压:5V (USB TypeA)
  • 产品功耗:110mA@5V(min) / 140mA@5V(max)
  • 驱动能力:5.0V@750mA (Max)

2.2 接收端


  • 产品尺寸:56mm x 39mm x 9mm (≈)
  • 工作电压:5V (USB TypeC) / 5V 引脚供电
  • 产品功耗:130mA@5V(min) / 160mA@5V(max)
  • 驱动能力:5.0V@1000mA (Max)

提示

产品的参数为理论数据,因为批次、工作环境、产品改进等原因,实际可能存在差异,仅供参考,如有更改,恕不另行通知!

3 接口信号

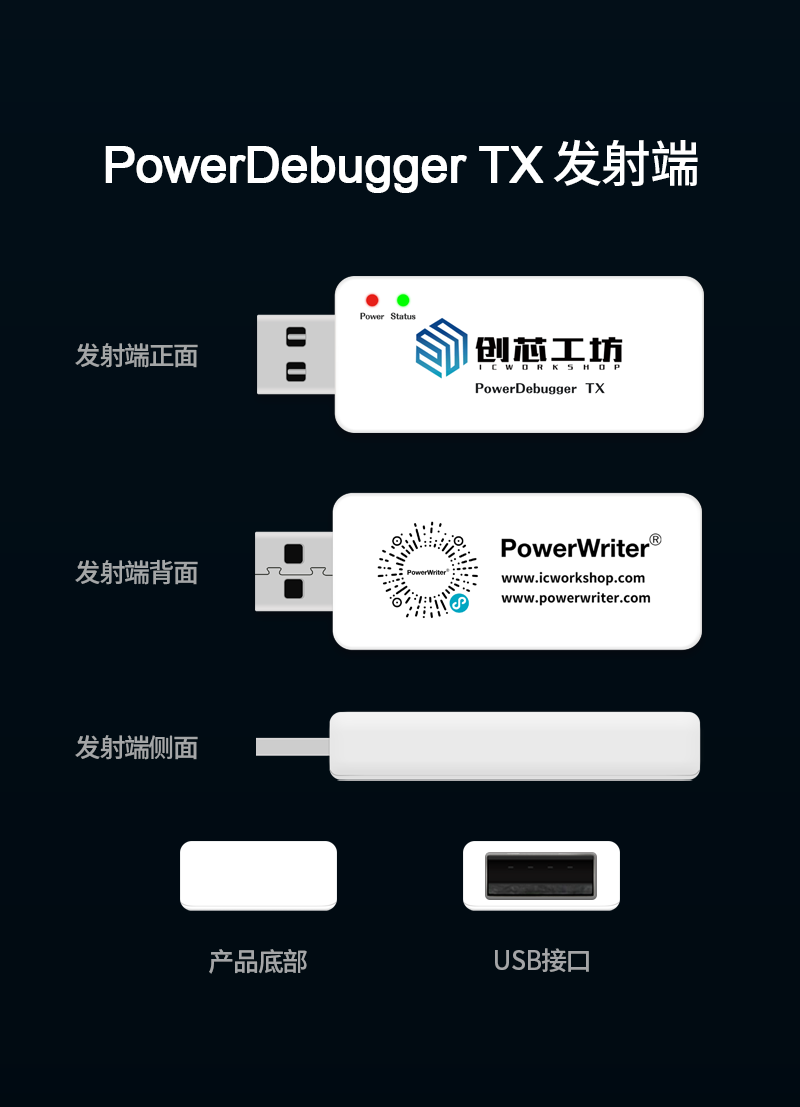

  • ①:发射端USB 接口

  • ②:发射端状态指示灯

    • 电源灯(红)
      • 亮:系统电源正常
      • 1亮2灭:输入电源故障(电压,负载不匹配)
      • 2亮1灭:输出电源故障(短路,负载过大)
    • 状态灯
      • 亮:发射端和接收端配对成功
      • 灭:发射端和接收端未成功配对
      • 闪烁:通信正在进行中(≈1.67hz)
      • 1亮2灭:蓝牙已连接
      • 2亮1灭:公网模式未获取授权
  • ③:接收端状态指示灯(定义同发射端)

  • ④:接收端 JTAG接口(兼容模式)

    • VREF:IO 参考电压,可通过软件配置为1.8V,3.3V,5V IO参考电压。
    • TRST:测试复位
    • TDI:测试数据输入
    • TMS:测试模式选择
    • TCK:测试时钟输入
    • TDO:测试数据输出
    • NRST:目标芯片复位引脚
    • 5V:独立 5V 电源输出(最大400ma,自保护) / 支持电源输入
    • GND:电源地
  • ⑤:接收端SWD 接口

    • VREF:IO 参考电压,可通过软件配置为1.8V,3.3V,5V IO参考电压。
    • DIO(SWDIO):串行调试数据线
    • CLK(SWCLK):串行调试时钟线
    • GND:电源地
  • ⑥:接收端USB Type C 接口

  • ⑦:接收端UART 接口:

    • VREF:IO 参考电压,可通过软件配置为1.8V,3.3V,5V IO参考电压。
    • RX:调试器UART 接收引脚(对应目标芯片的TX)
    • TX:调试器UART 发送引脚(对应目标芯片的RX)
    • GND:电源地

4 功能特性

  •  多模式高速 Arm cortex -M 调试器
    •  支持接收端单设备本地调试,速度最高可接近 3M bps。
    •  支持发射端 + 接收端 本地组网调试(WIFI 直连)。
    •  支持发射端 + 接收端 局域网内网调试(Local LAN)
    •  支持发射端 + 接收端 公网远程调试 (WLAN)。
  •  多模式串口收发设备
    •  接收端本地串口转发。
    •  发射端 + 接收端远程本地网络串口转发(WIFI 直连)。
    •  发射端 + 接收端本地局域网串口转发(Local LAN)
    •  发射端 + 接收端 远程串口转发(WLAN)。
  •  支持SWD / JTAG
  •  WinUSB / HID 双模式支持
  •  1.8V / 3.3V / 5V IO 电压支持
  •  支持板载外部电源输入(便于集成)
  •  RTT Viewer 支持(全功能)
  •  RTT Scope 支持(支持RTT 通道和变量监控)
  •  蓝牙支持(微信小程序)
  •  支持跨平台(Windows /Linux / MacOS,待更新)
  •  web支持(待定)

    更多详细信息请参考发布文档:Power Debugger 文档中心

Power Debugger for Windows 客户端

Power Debugger 无线调试器 Windows 客户端

Operating System:Windows 7 SP1 (x86/x64) 以及最新版本

Version:1.0.1.4

File Size:102 MB

MD5:1282dba724b4d9bd8c1228610d88f6ec

Update Time:2024-07-09

Version V1.0.1.4

以下当前升级记录

<固件更新>

1、修复在公网模式下,设备长时间无法配对成功;

<问题修复>

1、修复RTT Scope/串口助手,曲线显示数据类型不准确;

2、增加RTT Viewer下行输入编辑对话框框;

其他细节更新请自行体验,如有建议或意见请及时反馈给我们,谢谢

Power Debugger for Linux 客户端

Power Debugger 无线调试器 Linux 客户端

Operating System:Ubuntu 20.02(amd64) 以及最新版本,或同级别其他Linux发行版

Version:1.0.1.4

File Size:314 MB

MD5:0011209886b6791b290dd7d100018ee6

Update Time:2024-07-09

Version V1.0.1.4

以下当前升级记录

<固件更新>

1、修复在公网模式下,设备长时间无法配对成功;

<问题修复>

1、修复RTT Scope/串口助手,曲线显示数据类型不准确;

2、增加RTT Viewer下行输入编辑对话框框;

其他细节更新请自行体验,如有建议或意见请及时反馈给我们,谢谢

PowerDebugger for Macos 客户端

Power Debugger 无线调试器 Macos 客户端

Operating System:Macos 13.5 (arm64) 以及最新版本

Version:1.0.1.4

File Size:42 MB

MD5:964caa328eb9e489c0e51dcfe83c602c

Update Time:2024-07-09

Version V1.0.1.4

以下当前升级记录

<固件更新>

1、修复在公网模式下,设备长时间无法配对成功;

<问题修复>

1、修复RTT Scope/串口助手,曲线显示数据类型不准确;

2、增加RTT Viewer下行输入编辑对话框框;

其他细节更新请自行体验,如有建议或意见请及时反馈给我们,谢谢

Power Debugger 微信小程序

Power Debugger 配网、工作模式切换app

Operating System:微信内使用

Version:1.0.0.0

File Size:70.8 KB

MD5:8e7ec087a517ddbc5fa96361177389e8

Update Time:2024-03-06



请注意:微信小程序仅提供配网和工作模式切换功能,完整功能请使用客户端软件
